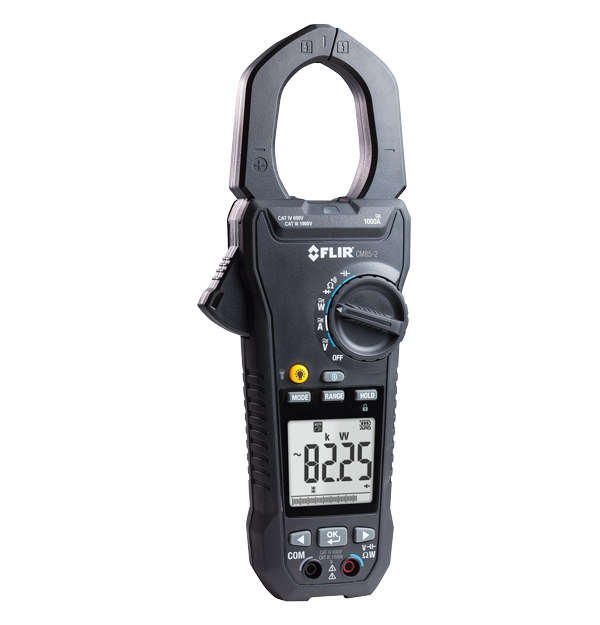

FLIR CM85-2 True RMS Power Clamp Meter (Wireless)
True RMS Power Clamp Meter (Wireless)

The FLIR CM85-2 is an industrial power clamp meter with advanced power analysis and variable frequency drive (VFD) filtering capabilities needed by electrical troubleshooters for large-scale equipment. Analyze voltage in complex machinery, including harmonics, inrush, current, and phase rotation tests, with a wide AC/DC voltage range and ±1% accuracy. Stream real-time data from the CM85-2 to your mobile device over Bluetooth®. The METERLiNK® program allows you to compare log files, set alert levels, visualize trends, and generate reports to share with team members.

Specifications

(SMART) 09209110365 / (GLOBE) 09177126793
+63-49 508-3121
This email address is being protected from spambots. You need JavaScript enabled to view it.
Pulse Integrated Technology Inc. Expressive Gallery L4 Left Wing PNTC Building, Block 37 Lot 7 to 14 Madison South, Barangay Batino, Calamba City, Laguna
Jaw Opening 45 mm (1.77 in)
AC Current 99.99 A, 50-60 Hz ± (2% + 5 digits); >60–400 Hz ± (2.5% + 5 digits)
999.9 A, 50-60 Hz ± (2% + 5 digits); >60–400 Hz ± (2.5% + 5 digits)
Safety Category CAT IV-600 V, CAT III-1000 V
AC Current 99.99 A, 50-60 Hz ± (2% + 5 digits); >60–400 Hz ± (2.5% + 5 digits)
999.9 A, 50-60 Hz ± (2% + 5 digits); >60–400 Hz ± (2.5% + 5 digits)
AC Voltage 99.99 V, 50–500 Hz ±(1.0% + 5 digits)
999.9 V, 50–500 Hz ±(1.0% + 5 digits)
Capacitance 3.999 μF, ±(1.9% + 8 digits)
39.99 μF, ±(1.9% + 8 digits)
399.9 μF, ±(1.9% + 8 digits)
3.999 mF, ±(1.9% + 8 digits)
Continuity 999.9 Ω, ±(1.0% + 5 digits)
DC Current 99.99 A, ±(2% + 0.5 A)
999.9 A, ±(2% + 5 digits)
DC Voltage 99.99 V, ±(0.7% + 2 digits)
999.9 V, ±(0.7% + 2 digits)
Diode 0.40 to 0.80 V, ±0.1 V
Frequency 20.00 to 99.99 Hz, ±(0.5% + 3 digits)
20.0 to 999.9 Hz, ±(0.5% + 3 digits)
0.020 to 9.999 kHz, ±(0.5% + 3 digits)
Harmonics Total harmonic distortion ACA/ACV: 99.9%, ±(3.0% + 10 digits)
Harmonic distortion: H01–H12 99.9%, ±(5% + 10 digits)
Harmonic distortion: H13–H25 99.9%, ±(10% + 10 digits)
Inrush Current ACA:
99.99 A, ±(3% + 0.3 A)
999.9 A, ±(3% + 5 digits)
Measuring Rate 3 times per second
Peak Hold ACV:
140.0 V, ±(3.0% + 15 digits)
1400 V, ±(3.0% + 15 digits)

ACA:
140.0 A, ±(3.5% + 15 digits)
1400 A, ±(3.5% + 15 digits)
Power Factor -1.00 to 0.00 to +1.00, ±3° ±1 digit
Recording Data recording available via METERLiNK App
Resistance 999.9 Ω, ±(1.0% + 5 digits)
9.999 kΩ, ±(1.0% + 3 digits)
99.99 kΩ, ±(1.0% + 3 digits)
VFD ACV:
99.99 V, 50–60 Hz ±(1% + 5 digits)
999.9 V, 50–60 Hz ±(1% + 5 digits)

ACA:
99.99 A, 50–60 Hz ±(2% + 5 digits)
999.9 A, 50–60 Hz ±(2% + 5 digits)
Watts DC:
9.999 kW (10 V, 5 A min), ±(3% + 0.05 kW)
99.99 kW (10 V, 5 A min), ±(3% + 0.5 kW)
999.9 kW (10 V, 5 A min), ±(3% + 10 digits)

AC:
9.999 kW (10 V, 5 A min), ±(3% + 10 digits)
99.99 kW (10 V, 5 A min), ±(3% + 10 digits)
999.9 kW (10 V, 5 A min), ±(3% + 10 digits)
Bluetooth range max 10 m (32 ft)
Auto Power Off Approximately 30 minutes
Battery life 50 hours with alkaline batteries (backlight, work light, and Bluetooth are off)
Power Requirements 6 × 1.5 V AAA alkaline batteries
Dimensions (L x W x H) 276 mm × 101 mm × 50 mm (10.87 in × 3.98 in × 1.97 in)
Jaw Opening 45 mm (1.77 in)
Weight Total weight including batteries: 0.65 kg (1.43 lb)
Worklights Yes
Certifications UL, CE, FCC, IC, UKCA, CSAUS
Drop test 1.2 m (4 ft)
EMC FCC:
47 CFR Part 15 Subpart B

CE:
EN IEC 61326-1:2021
EN IEC 61326-2-2:2021
EN 301 489-1 V2.2.3 (2019-11)
EN 301 489-17 V3.2.4 (2020-09)

RF:
ETSI EN 300 328 V2.2.2
EN 62479:2010
EN 50663:2017
Operating Temp & Humidity 0°C to 10°C (32°F to 50°F) (non‐condensing)
10°C to 30°C (50°F to 86°F) (≤80% RH)
30°C to 40°C (86°F to 104°F) (≤75% RH)
40 to 50°C (104°F to 122°F) (≤45% RH)
Safety Category CAT IV-600 V, CAT III-1000 V
Safety Standards IEC 61010-1:2010, IEC 61010-2-032:2012, IEC 61010-2-033:2012
Shock & Vibration Random vibration per MIL‐PRF‐28800F Class 2 (5 Hz to 55 Hz, 3 g maximum)
Storage temperature and relative humidity [RH] -10°C to 50°C (14°F to 122°F). 0–80% RH (batteries not fitted)
Temperature Coefficient 0.2 × (specified accuracy)/°C, <18°C, >28°C
Warranty Limited Lifetime Warranty
www.flir.com/testwarranty
